小盒子，大效率 —— 微型快插式端子接线盒，重新定义工业接线体验

在电气控制柜、自动化设备、照明系统的安装现场，传统螺丝端子的接线方式正面临越来越多的挑战：螺丝刀反复拧动、线头虚接、震动松脱、检修时一根根拆线…… 每一个细节都在消耗着工程效率。

微型快插式端子接线盒，正是为解决这些痛点而生。它将快插式接线技术集成于紧凑的防护外壳之中，让 "插线即锁紧" 成为现实，一场工业接线的 "秒级革命" 正在到来。

一、产品概览：方寸之间，集成 20 路可靠连接

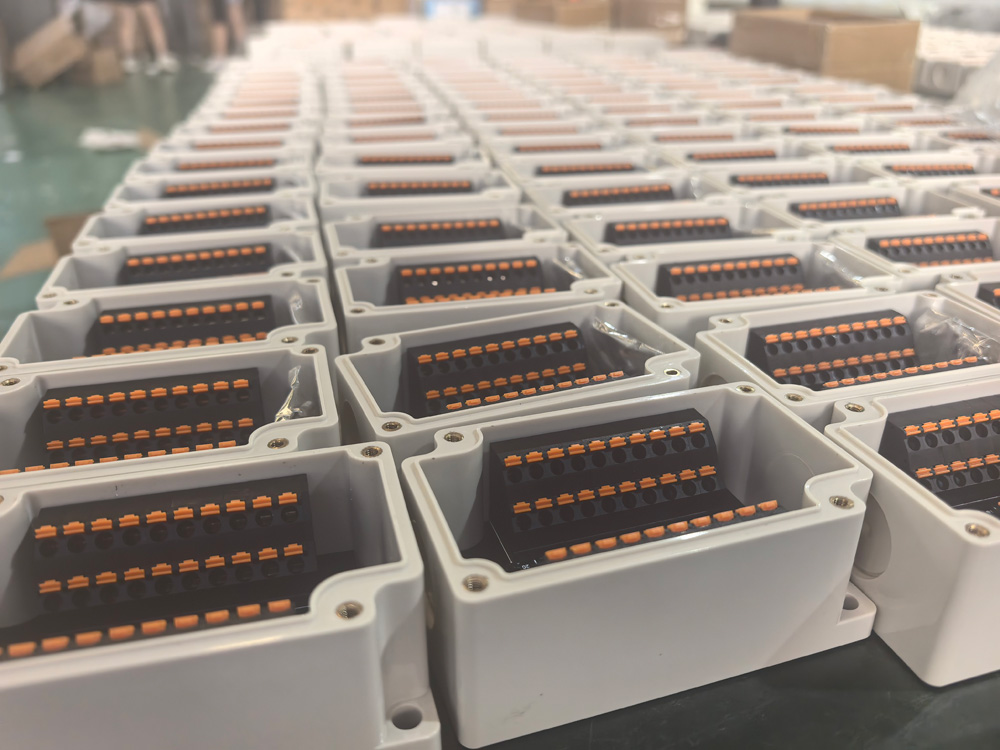

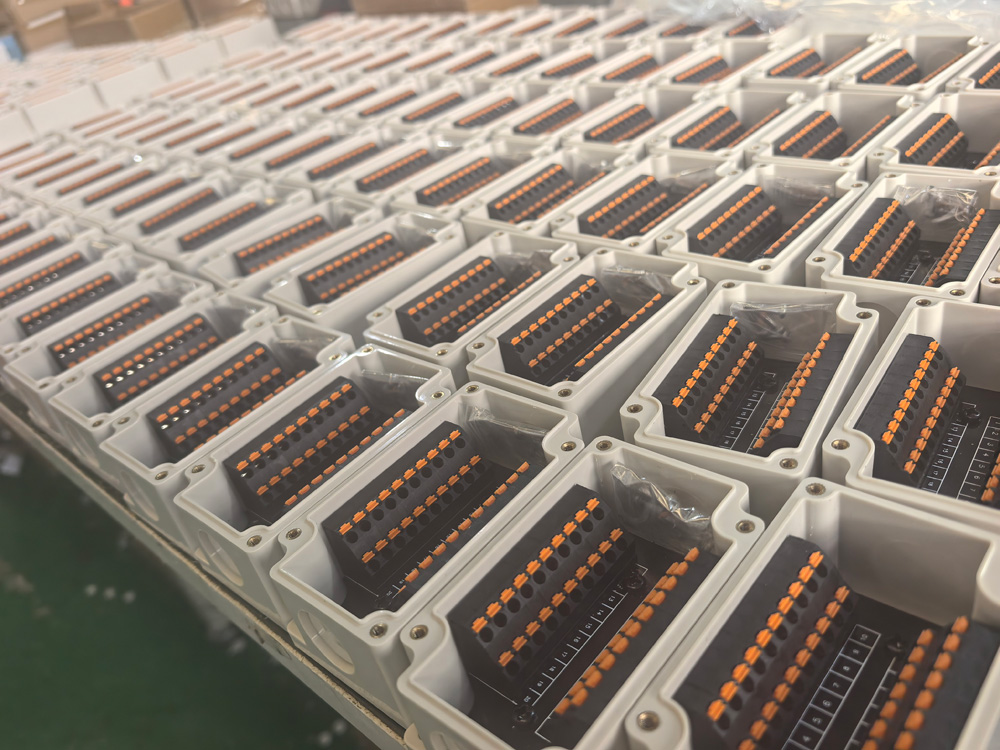

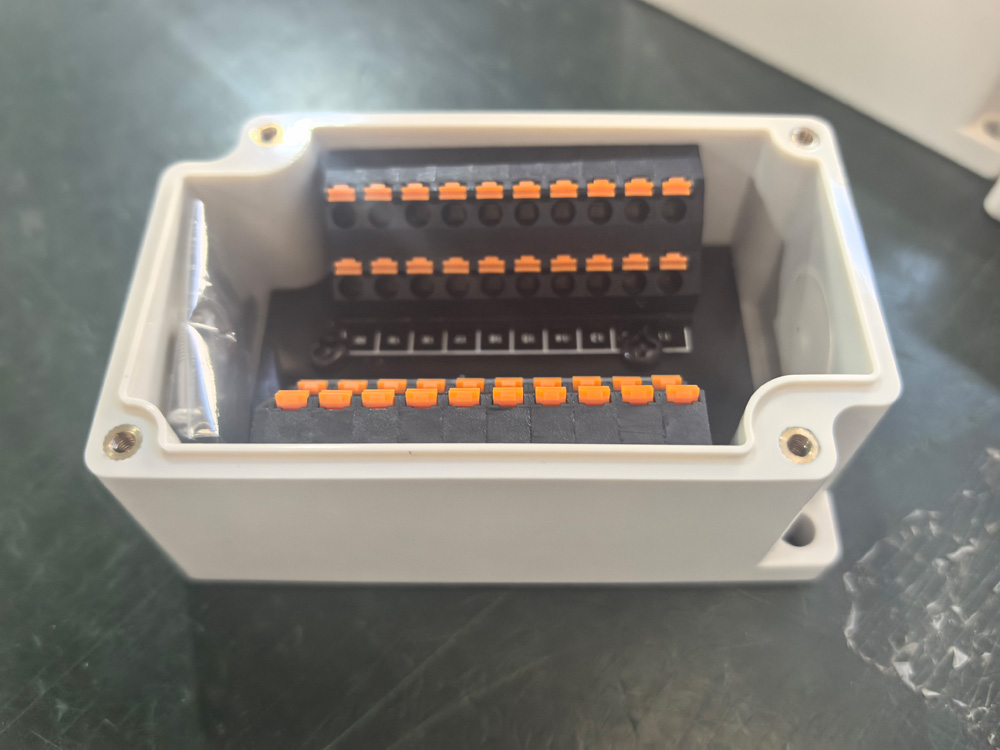

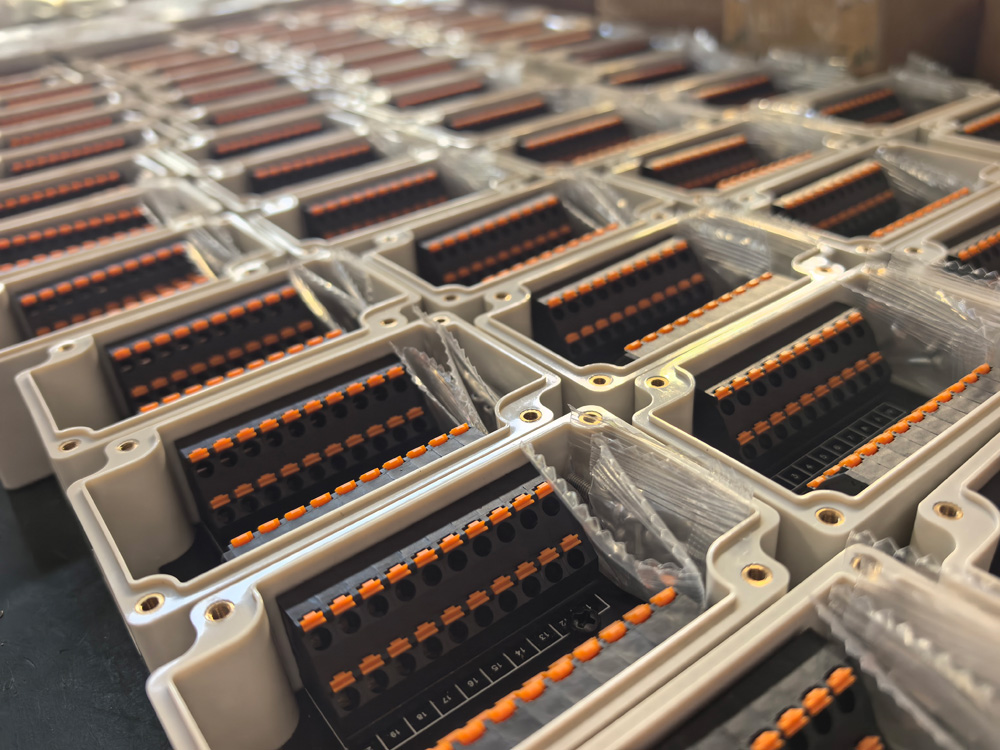

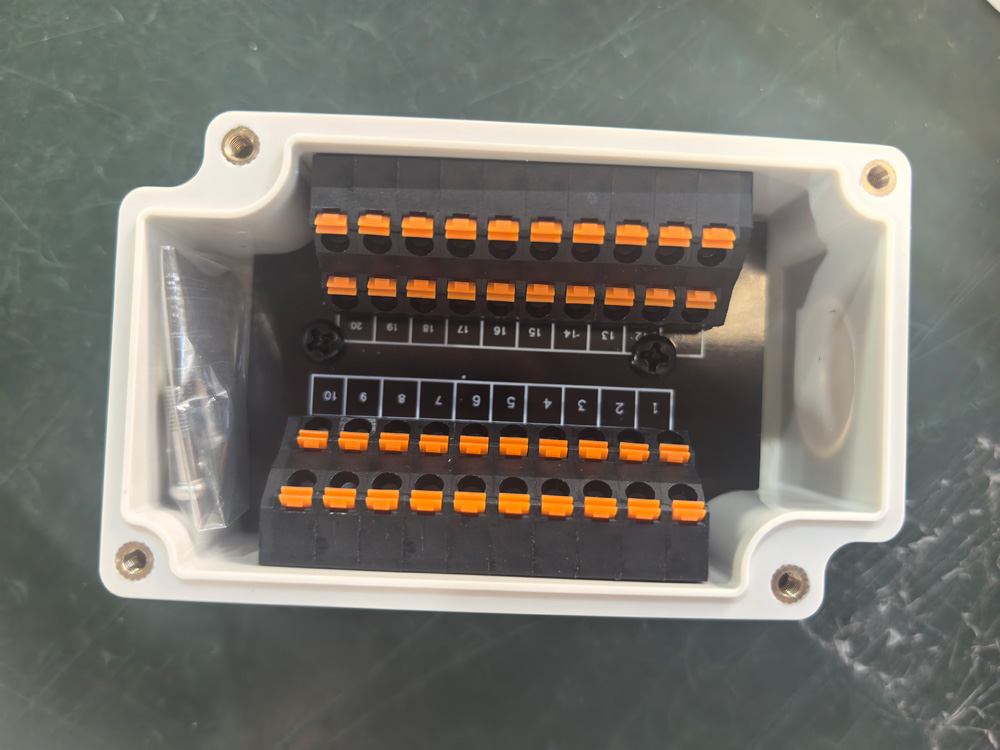

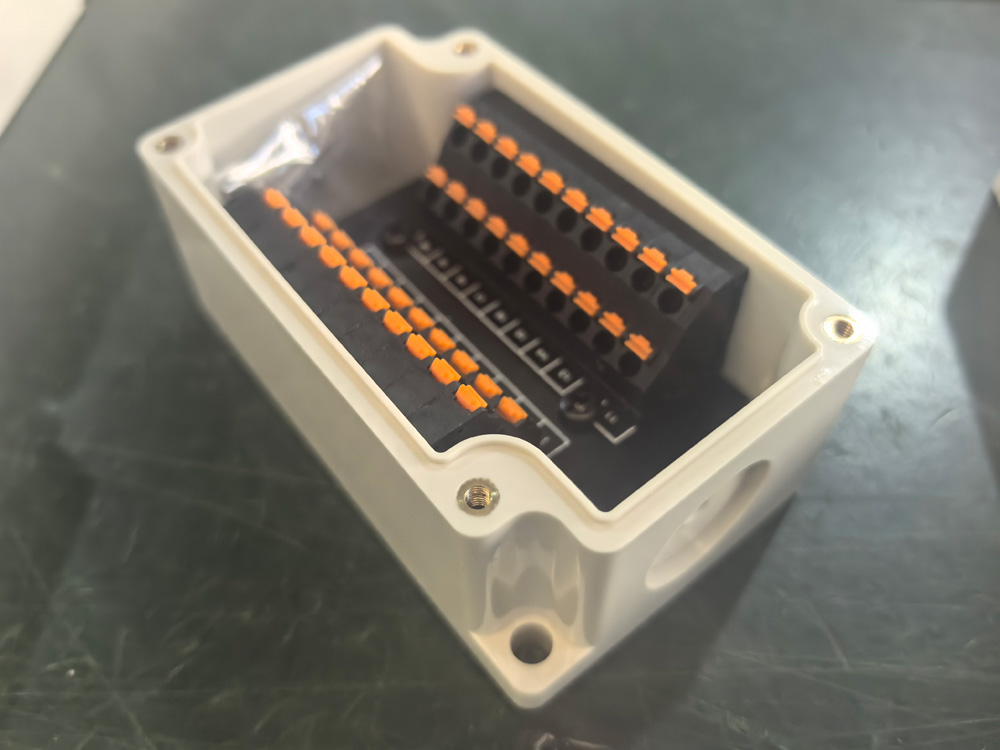

微型快插式端子接线盒采用高强度 ABS 材质注塑成型，外壳耐腐蚀、耐酸碱，整体结构紧凑轻巧。盒内集成 20 路直插式接线端子，分为左右两排对称布局，每一路均配有醒目的橙色按压按钮，位号 1-20 清晰标注于中央 PCB 板上，接线状态一目了然。

四角预埋铜质螺母，配合密封盖板可实现高防护等级（IP66/IP67），即使在多尘、潮湿的工业环境中也能稳定运行。抗冲击性能达 IK07/IK08，无惧现场磕碰与震动。

二、四大核心优势，让接线更简单

1. 免工具快插，3 秒完成一路接线

采用弹簧自锁式直插技术，硬线可直接插入，软线配冷压端头后同样 "一插即锁"。无需螺丝刀，无需反复拧紧，接线时间相比传统螺丝端子缩短 50% 以上。戴劳保手套也能单手操作，大幅降低工人劳动强度。

拆线同样便捷：轻按橙色按钮，弹簧机构自动松开，导线即可抽出，且按钮松开后触点弹簧自动预压，为下一次接线做好准备。

2. 弹簧恒压接触，抗震防松更可靠

内部导电簧片采用优质弹簧钢，提供持续稳定的接触压力。不同于螺丝端子在长期震动中可能出现的松动，快插式连接在机器人臂、数控机床、车辆设备等高震动场景下依然保持低阻接触，从根本上消除虚接隐患。

3. 电源端内部短接，减少人工跳线

盒内电源端与信号端分区排列，电源回路在 PCB 板上已实现内部短接，无需现场人工跨接跳线。同样的空间内容纳更多接线点位，既减少了人工出错的可能，又让柜内布线更加整洁规范。

4. 紧凑体积，节省柜内宝贵空间

微型化设计使整个接线盒体积小巧，特别适合空间受限的控制箱、灯具接线腔、传感器分线盒等场景。20 路接线能力浓缩于一掌之间，为设备的小型化、集成化提供有力支撑。

三、典型应用场景

四、技术参数参考

• 接线位数：20 位（双排布局）
• 适用导线：0.5mm² ~ 4mm²（硬线直插，软线建议配端头）
• 额定电压：最高 400V~800V（依具体型号）
• 额定电流：24A~32A（依具体型号）
• 外壳材质：高强度 ABS
• 防护等级：IP66 / IP67（配密封盖）
• 抗冲击：IK07 / IK08
• 工作温度：-40℃ ~ +105℃

五、结语：效率，藏在每一个接线细节里

一个接线盒看似不起眼，却直接影响着整套设备的安装周期、维护成本和运行可靠性。微型快插式端子接线盒以 "快插、可靠、紧凑、省心" 为设计理念，让每一位电工师傅从繁琐的拧螺丝中解放出来，让每一台设备的内部连接都经得起时间和震动的考验。

小盒子，大效率。选择微型快插式端子接线盒，就是选择一种更智能、更高效的工业接线方式。
